室內工裝設計圖紙的說明怎么寫？

發布時間：2020-02-17點擊次數：

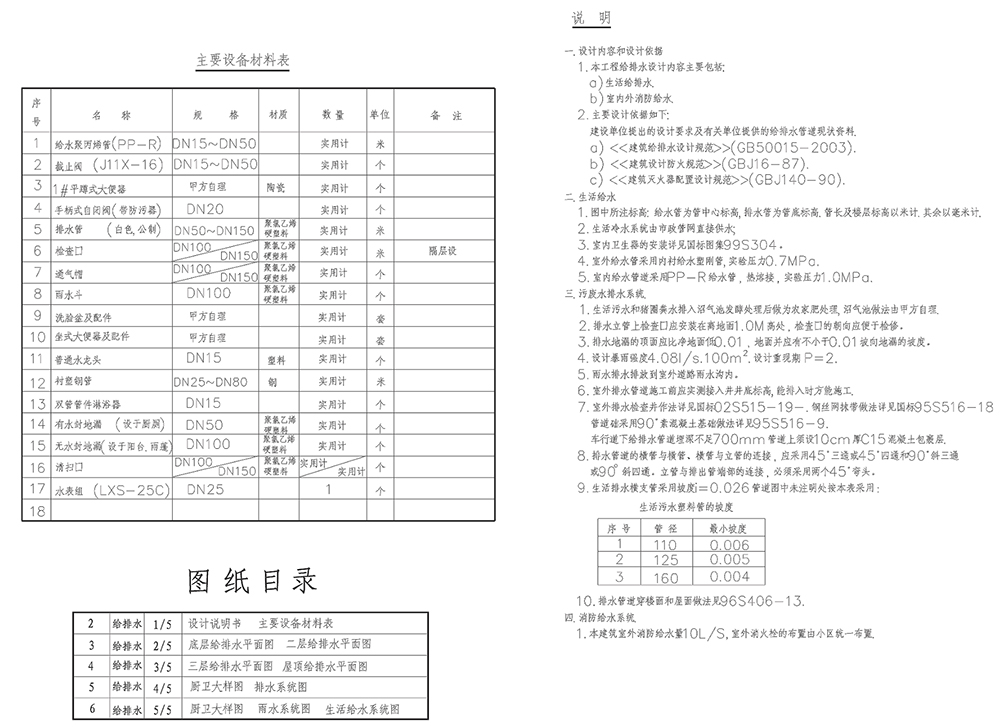

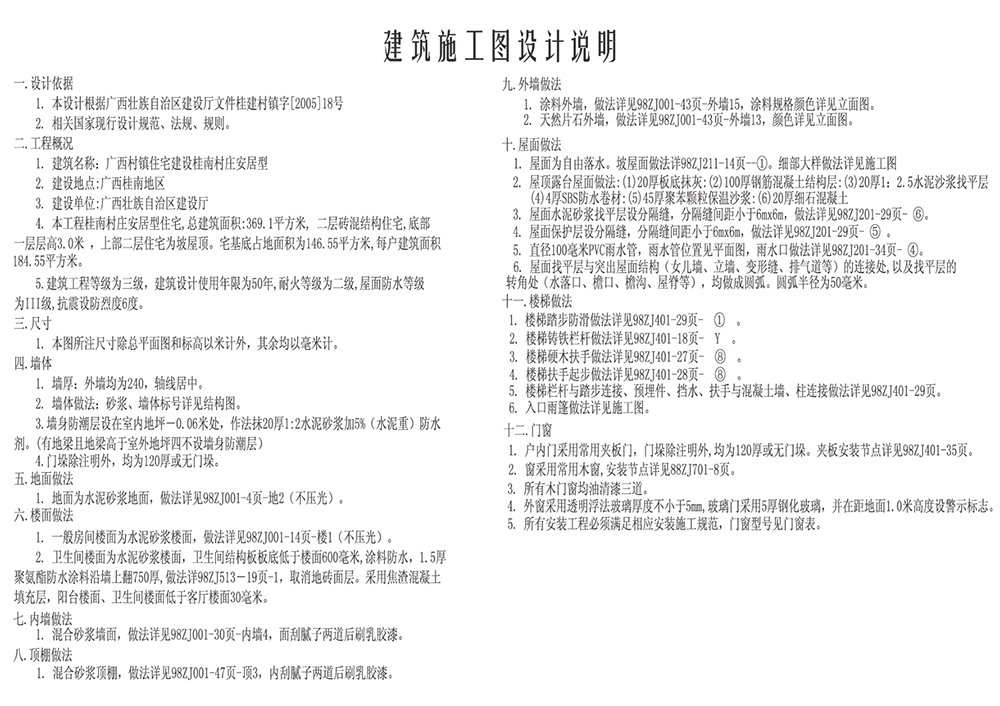

工裝設計方案的圖紙說明是整個施工圖文件的重要組成部分，位于文件的開頭位置，作用是以文字對工程項目圖紙的設計說明及圖形表達。包括項目介紹、設計說明、圖集代號及詳圖號等進一步的相關說明。其中設計方案的總說明涵蓋內容不僅是設計的依據，同時也是設計總結的中心思想，它在對項目各部位進一步詳細說明中所涉及的各種工藝、材料、性能、外觀、顏色等描述都起著至關重要的作用。因此，作為一名合格的工裝設計師，若想要寫好工裝設計圖紙的說明則需要遵循以下幾個步驟。

一、設計依據

該建設項目的立項批文號、方案批準文號、規劃許可文號、建設單位委托號及地勘報告文號等的相關規范名稱，對所建設項目的設計依據做準確表述，比如參照的是哪些國家現行設計規范、法規、規則等。

二、工程概況

項目工程建設的完整名稱和所在建設項目的準確位置進行描述，以及對建設單位、施工單位和建筑面積、使用年限、設計防震防火等級等方面的簡要介紹。如果涉及分類說明過多，可在此處羅幾個小編號進行分別闡述加以說明。

三、尺寸說明

設計圖紙內的簡要說明。例如：本圖所注尺寸除總平面和標高以米計外，其余立面圖、剖切圖、詳圖表達均以毫米計。與此同時，對圖紙尺寸的相關說明要盡量做到概述表達，即把幾個核心結構標注手法的作圖單位都寫出來。

四、工藝做法

針對相對應的結構做相關工藝做法說明。譬如有關墻體、地面、頂面及造型結構部分的詳細施工手法等加以特別注明，并對需要進行主要說明的一些詳見做法以編號形式指向某一個頁面去做相關引導。例如內外墻石材、樓梯做法、屋面做法、門窗結構工藝流程均可以追加說明。
